永磁直驅電機：工業高效化的革新引擎

一、技術架構與核心原理

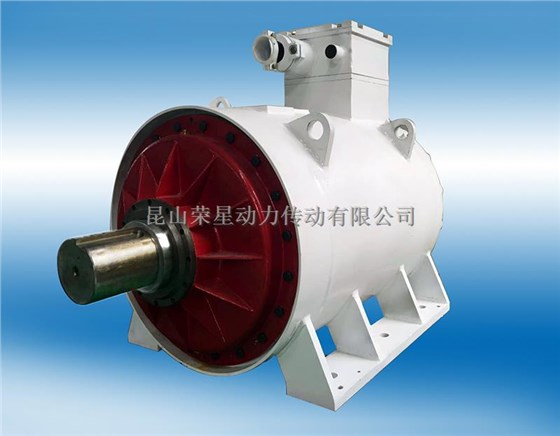

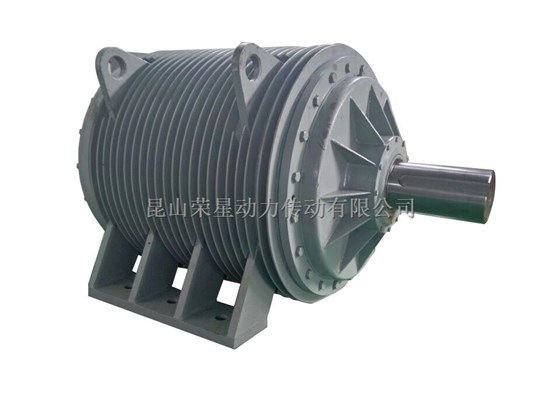

永磁直驅電機是一種通過永磁體產生主磁場、省去傳統傳動機構的直驅型電機系統。其核心由高性能釹鐵硼（NdFeB）或釤鈷（SmCo）永磁材料構成，能夠在定子繞組通電時直接形成旋轉磁場，驅動轉子同步運轉。相較于傳統電機，其取消了齒輪箱、聯軸器等中間傳動裝置，傳動鏈縮短70%以上，機械損耗降低15%-30%。

在電磁設計領域，永磁直驅電機通過優化極槽配合和磁路布局，顯著降低齒槽轉矩和波形畸變率。例如，采用Taguchi優化算法可對隔磁橋參數、氣隙分布等進行多目標優化，使轉矩波動控制在5%以內。此外，成型繞組技術的應用使槽滿率提升至85%，在縮小體積的同時實現更高轉矩密度。

二、應用場景的多元化突破

1. 新能源發電領域

在風力發電系統中，永磁直驅發電機通過背靠背變流器直接連接電網，省去齒輪箱帶來的能量損耗和維護成本。其全功率變流特性可適應風速波動，風能轉換效率提升至48%以上，特別適用于海上風電等高可靠性場景。

2. 工業制造升級

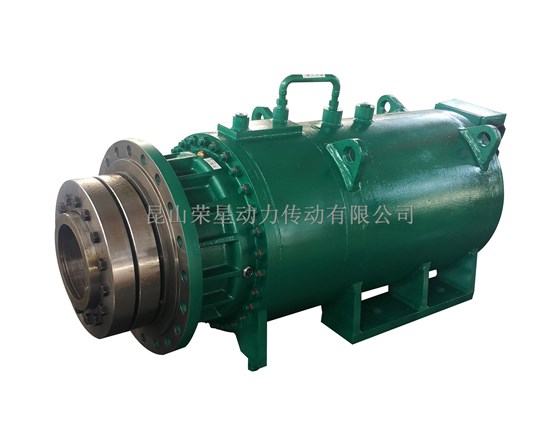

礦用防爆直驅永磁電機采用軸向水冷結構和隔爆外殼設計，在保持IP65防護等級的同時，實現額定工況下繞組溫升≤80K，短時過載能力達150%。這一特性使其成為煤礦井下輸送機、提升機的理想驅動方案。

3. 新能源汽車驅動

作為電動汽車的核心動力源，永磁直驅電機功率密度可達4.5kW/kg，配合矢量控制技術實現0-100km/h加速時間縮短30%，續航里程提升12%-18%。

三、性能優勢與現存挑戰

1、優勢特性

高效節能：能量轉換效率突破95%，較異步電機節能20%-40%

低維護成本：無電刷、無齒輪箱設計使故障率降低60%，維護周期延長至3萬小時

精準控制：通過磁場定向控制（FOC）實現±0.1%的轉速精度，適用于精密加工設備

2、技術瓶頸

材料成本波動：釹鐵硼永磁體占整機成本35%-40%，稀土價格波動直接影響產業化進程

高溫退磁風險：當工作溫度超過180℃時，永磁體剩磁下降率可達0.1%/℃

控制復雜度：需匹配高性能IGBT模塊和DSP控制器，系統開發成本增加25%

四、未來技術演進方向

材料創新：開發鐵氮（FeN）等無稀土永磁體，實驗室樣品磁能積已達50MGOe，成本降低40%

集成化設計：將電機本體與變流器、傳感器集成封裝，體積縮減30%，功率密度突破6kW/kg

智能運維系統：植入振動、溫度多參數傳感器，通過數字孿生技術實現故障預測準確率＞90%

永磁直驅電機正以能效革命和結構革新雙重優勢重塑工業動力格局。隨著材料科學、控制算法和智能制造技術的協同突破，預計到2030年其在全球電機市場的占有率將超過45%，成為實現碳中和目標的關鍵技術載體。
