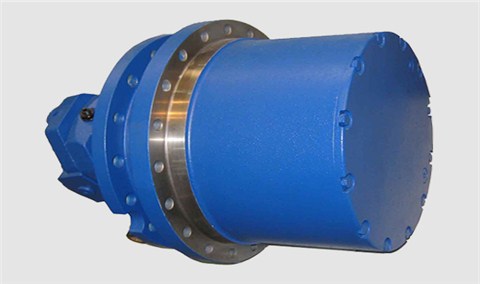

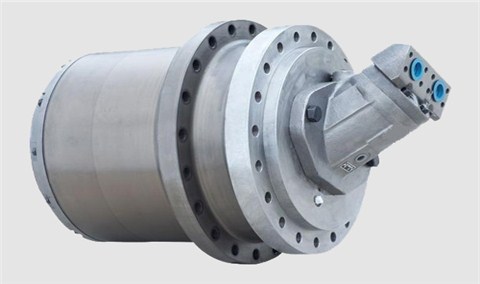

XH系列行星回轉減速機
是齒輪或鏈條傳動的車輛和其它移動設備理想的驅動裝置。除此之外，凡有運動，轉動和旋轉的地方均可適用。由于其它的結構形式特別緊湊，所以XX系列傳動裝置也能應用在安裝環境極端困難的地方。
產品特點
|
XX系列行走減速器以其優越的品質和性能，可經受任何惡劣環境的考驗。該系列產品除具有X型行星減速器的特點之外，還具備以下主要技術特色： ■ 傳動比范圍寬 XX系列行走減速器采用自12.5至224共26種的連續傳動比，可以滿足各種設備的工況要求。若需其它傳動比，可根據客戶要求進行定制。 ■ 互換性 XX系列行走減速器在產品設計過程中，已考慮到與國內外同類產品的互換，只需更改其安裝聯結尺寸，對于動力的配置可以根據客戶要求進行配置（電機或液壓馬達等）。 ■ XX系列行走減速器可配置停車制動器，該制動器不能用作動態工作制動。 |
性能參數
基本原理
用一系列互相嚙合的齒輪將主動軸的運動傳到從動軸，這種多齒輪的傳動裝置稱為輪系。輪系分為定軸輪系和動軸輪系。
在傳動時，輪系中的全部齒輪軸線位置都固定，稱為定軸輪系;若輪系中有一個或一個以上的齒輪軸線繞位置固定的幾何軸線回轉。其中，只有一個自由度的輪系稱為行星輪系，有兩個自由度的輪系稱為差動輪系。如下圖所示：
a)、b)行星輪系 c)差動輪系
a—太陽輪 g—行星輪 b—內齒圈 H—行星架
圖a)、b)中，將a輪(或b輪)固定，當b輪(或a輪)轉動時，g輪除繞自身中心作自轉外，還繞b輪中心作公轉，則稱之為行星輪系。
圖c)中，若a、b輪及構件H皆不固定，如果從一個基本構件輸入運動，該輪系就將此運動分解為另外兩個基本構件的運動而輸出;反之，如果從兩個基本構件輸入各自獨立運動，則該輪系將其合成一個運動，由第三個基本構件輸出，則該輪系稱之為行星差動輪系。
