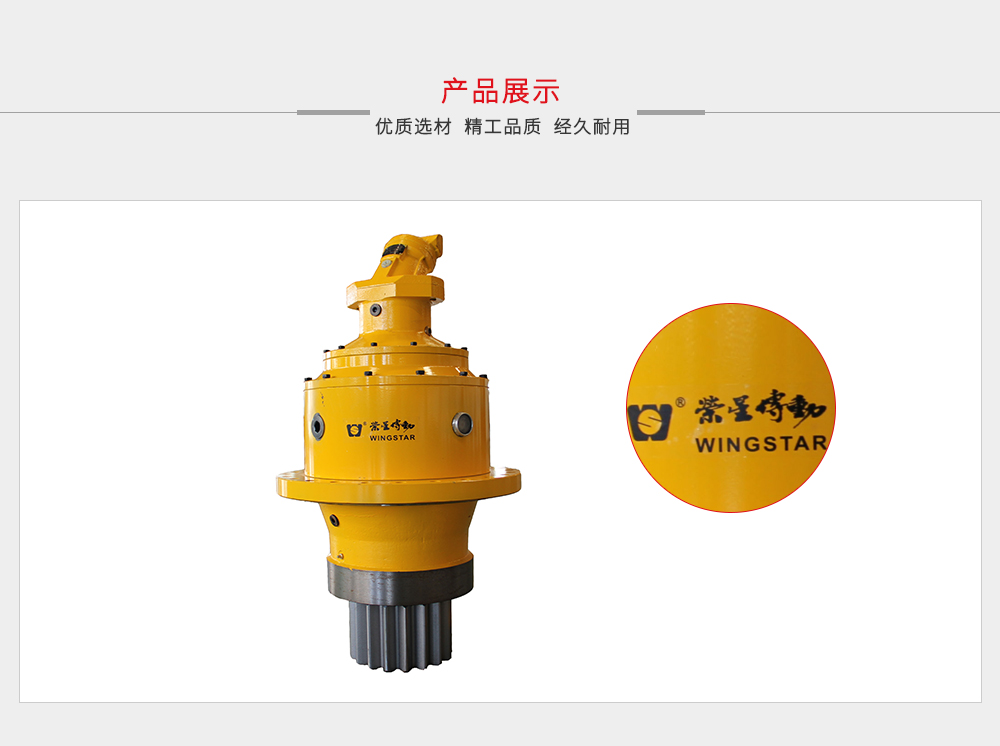

XH系列行星回轉減速機
回轉減速器是傳動機構中一種理想的傳動裝置，采用回轉支承（俗稱轉盤）作為減速器從動件，可實現無限制的圓周回轉和減速,可以承受較大的軸向力、徑向力和傾覆力，該種裝置可以應用于各種有旋轉要求的機械設備上。
產品特點
|
XH系列回轉減速器以其優越的品質和性能，可經受任何惡劣環境的考驗。該系列產品除具有X型行星減速器的特點之外，還具備以下主要技術特色： ■ 傳動比范圍寬 XH系列回轉減速器采用自16.0至1400共40種的連續傳動比，可以滿足各種設備的工況要求。同時該系列產品也包括了風力發電的偏航變槳機構、隧道掘進機用減速器的傳動比，由于其特殊的工況條件，可根據客戶要求進行定制。 ■ 全同軸配置 XH系列回轉減速器在其輸入端取消了平行軸輸入的結構型式，采用了全同軸型式配置，且傳動比具有連續性。這樣使得減速器的結構可以更加緊湊，體積更小，便于安裝在空間有限制的設備中，如工程機械、港口機械、風力發電的偏航變槳等需回轉驅動的機構中。 ■ 互換性 XH系列回轉減速器在產品設計過程中，已考慮到與國內外同類產品的互換，只需更改其安裝聯結尺寸，對于動力的配置可以根據客戶要求進行配置（電機或液壓馬達等）。 ■ XH系列回轉減速器可配置停車制動器，該制動器不能用作動態工作制動。 |

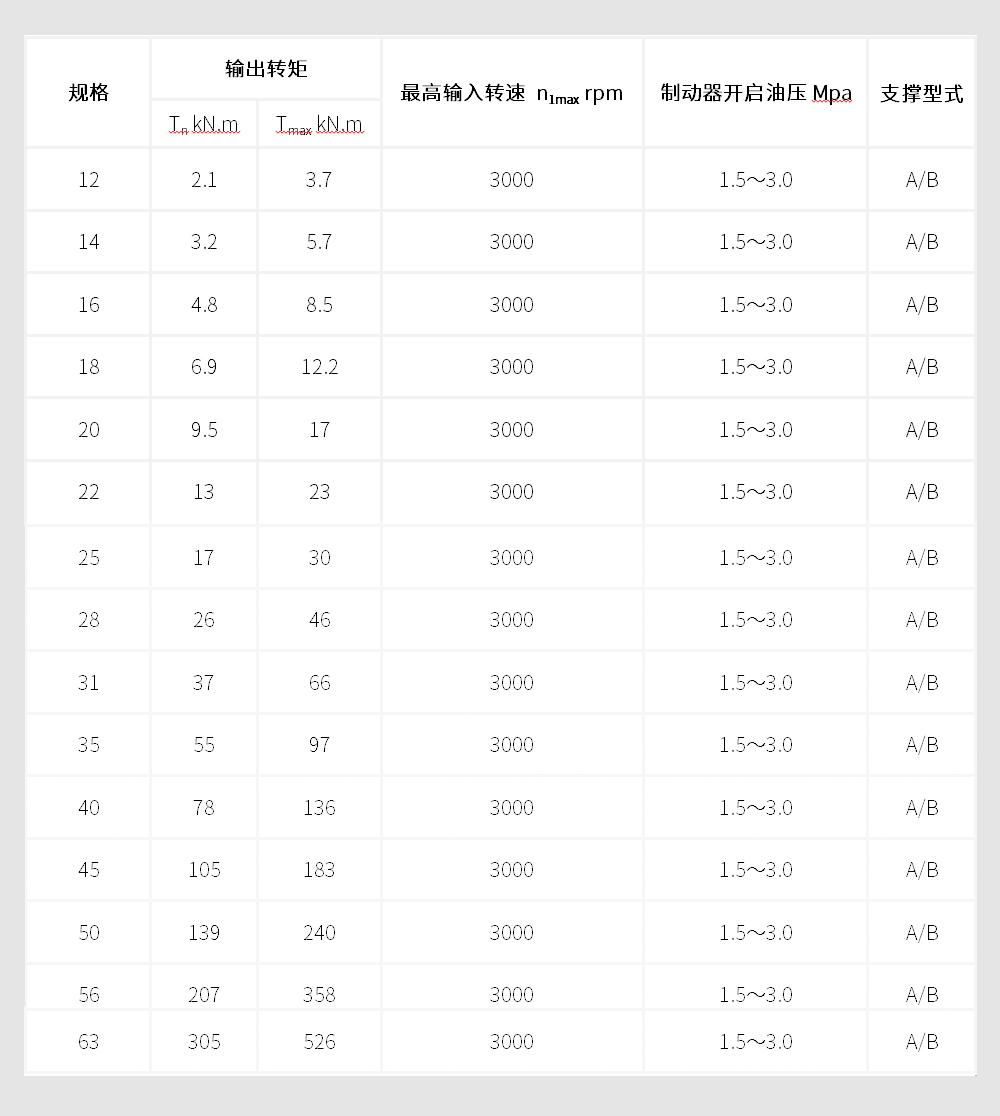

性能參數
基本原理
用一系列互相嚙合的齒輪將主動軸的運動傳到從動軸，這種多齒輪的傳動裝置稱為輪系。輪系分為定軸輪系和動軸輪系。
在傳動時，輪系中的全部齒輪軸線位置都固定，稱為定軸輪系;若輪系中有一個或一個以上的齒輪軸線繞位置固定的幾何軸線回轉。其中，只有一個自由度的輪系稱為行星輪系，有兩個自由度的輪系稱為差動輪系。如下圖所示：
a)、b)行星輪系 c)差動輪系
a—太陽輪 g—行星輪 b—內齒圈 H—行星架
圖a)、b)中，將a輪(或b輪)固定，當b輪(或a輪)轉動時，g輪除繞自身中心作自轉外，還繞b輪中心作公轉，則稱之為行星輪系。
圖c)中，若a、b輪及構件H皆不固定，如果從一個基本構件輸入運動，該輪系就將此運動分解為另外兩個基本構件的運動而輸出;反之，如果從兩個基本構件輸入各自獨立運動，則該輪系將其合成一個運動，由第三個基本構件輸出，則該輪系稱之為行星差動輪系。
