1.確定減速機的輸入型式和傳動比

     計算工作傳動比is ：     i_{s =n1 / n2   ;         式中：n1---- 輸入轉速（r/min）；n2---- 輸出轉速（r/min）；}

         _{根據計算出的傳動is和客戶的要求，由傳動比一覽表，確定減速機類型、公稱傳動比IN。}

         _{例如：當is=80，由傳動比一覽表查到對應的類型為同軸輸入型X3N、i=80。若客戶需要垂直軸輸入型式時，可選2L；若需平行軸輸入型式時，敬請垂詢本公司可為其定制。}

_{2.確定減速器的規格}

_{根據確定的傳動比，查承載能力表來確定減速器的規格}

 _{按公式Tn≥TC確定減速器規格
 TC=f1×f2×TE
 式中：TC----  選型轉矩(kN.m)

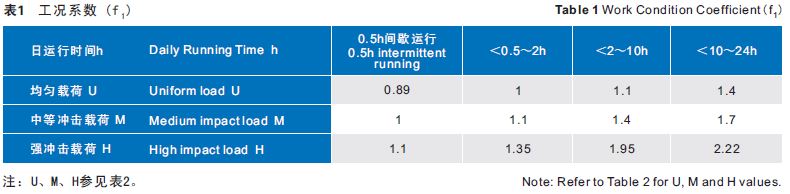

                           f1----  工況系數(見表1)

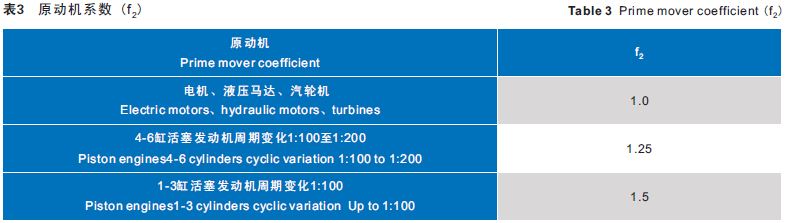

                           f2----  原動機系數(見表3)
                          TE----  等效轉矩(kN.m)
                         確定等效轉矩TE
 ①當工作機的轉矩和轉速恒定時,電機輸出理論轉矩T為：T=9.55×P /n  (kN.m) 或 T=7.02×P/n  (kN.m)
 式中：PW ---- 原動機額定功率(kW)               P ---- 原動機額定功率(馬力)

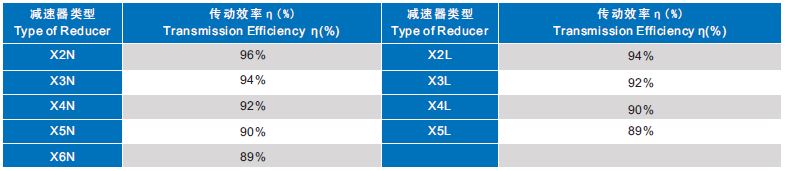

 減速器的等效轉矩TE為： TE=T×iS×η     ；  式中：η----  傳動效率(見表)}

 _{②當工作機的轉矩和轉速為可變時

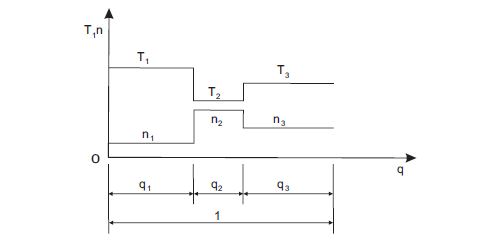

 減速器的工作轉矩是根據等效轉矩TE來確定的。 在一個工作周期中，所對應的轉矩分別為T1、T2…Tx，所對應的轉速分別為n1、n2…nx，工作機在各階段的變化工況見下列圖示：}

 等效的工作值在這種情況下可以按以下公式計算。
 在整個操作時間t內，特定的工況持續時間Δti的比為：
 qi =Δti/t，則:
 等效轉速：n_E=q_1×n₁+q₂×n₂+……+q_X×n_X           ( rpm )

等效轉矩：

 校核最大轉矩

 校核最大轉矩T A (例如起動轉矩、峰值工作轉矩和制動轉矩等）


 式中：T ---- 輸入軸最大轉矩(kN.m)

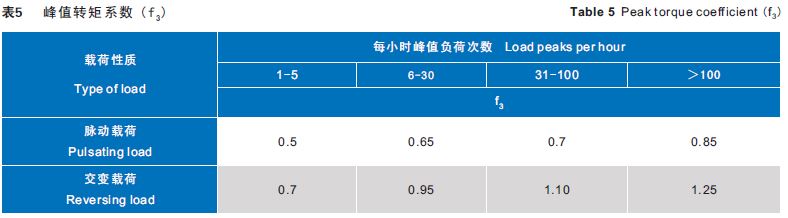

                   f ---- 峰值轉矩系數(見表5 )
