■  十字軸和軸承按低速、重載設計、耐沖擊；十字軸具有高疲勞強度

■  零件運動接觸面全部為滾動摩擦、效率高

■  萬向軸為模塊化結構，維修方便

■  有特殊要求時、叉頭用高合金鍛件制造

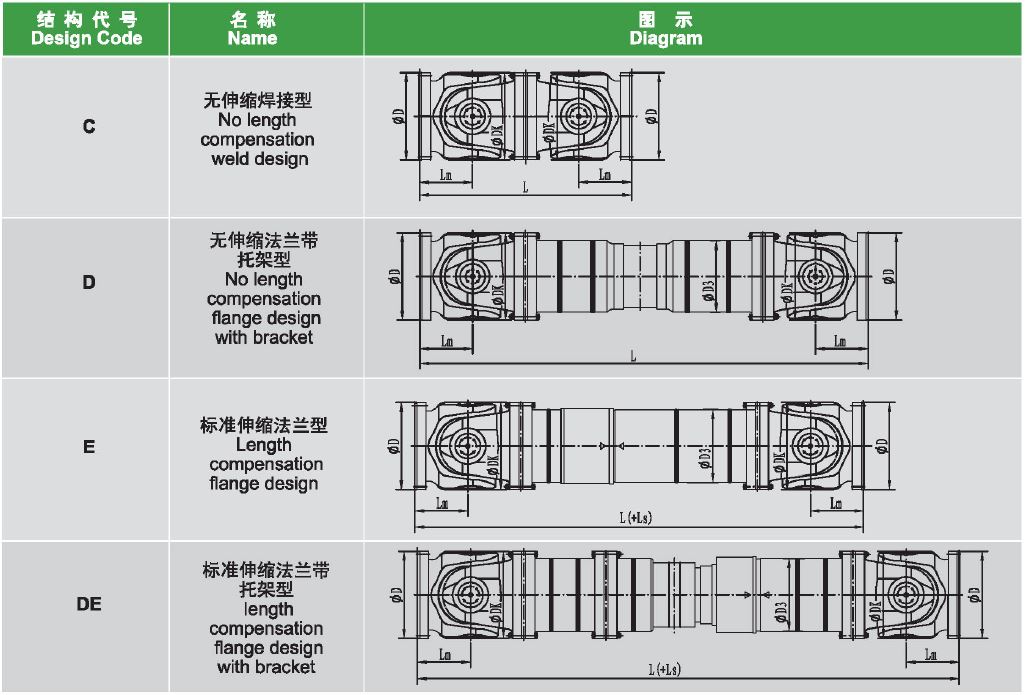

萬向聯軸器由兩個萬向節和一根中間軸所構成，如下圖。

為了使萬向軸能夠平穩運轉，要求主、從動軸角速度相等，即ω1=ω2，為此，必須滿足下列三個條件：

a、中間軸兩端的叉頭位于同一相位；

b、主、從動軸與中間軸的中心線在同一平面內；

c、中間軸與主、從動軸間的軸線折角相等，即β1=β2。

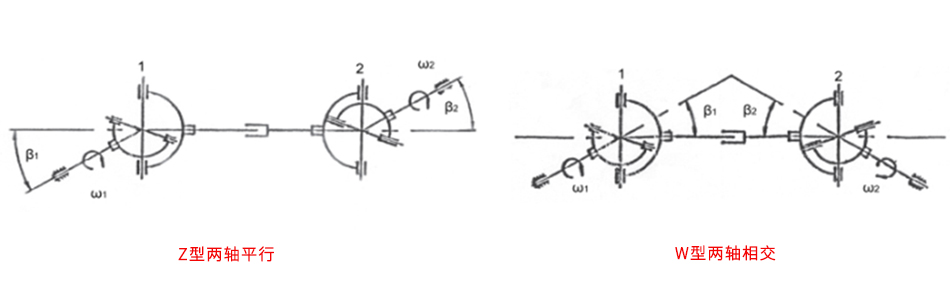

中間軸與主、從動軸的相互位置一般有Z型和W型兩種（見下圖）。一般情況下，并非總能做到β1=β2，系統設計工程師應盡可能做到在高轉矩和高轉速傳動的情況下，β1與β2的角度差應控制在Δβ=1°~ 1.5°；在低轉速應用狀態下，β1與β2的角度差應控制在Δβ=3°~ 5°。

結構介紹

1、根據工況要求的不同確定叉頭、十字軸和軸承的強度比例，以獲得最佳的使用效果；

2、十字軸以軸肩通過推力軸承定位，以改善向心軸承的受力狀況和提高接觸面的耐磨性；

3、根據工況要求的不同確定叉頭、十字軸和軸承的強度比例，以獲得最佳的使用效果；

4、對軸承圓柱滾子接觸表面進行凸度修形，以避免其端部與滾道接觸時產生應力集中而損壞。
