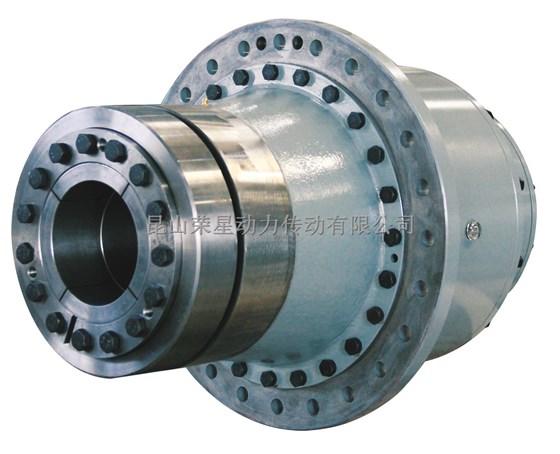

行星減速器故障模式的多維度分析與工程應對策略

——基于工業現場數據的故障診斷研究

摘要

行星減速器作為精密動力傳輸裝置，廣泛應用于風電、工程機械等領域。本文通過采集某水泥廠立磨減速器連續三年的運行數據，結合故障樹分析法（FTA）與振動頻譜特征，系統解析了典型故障的形成機理與演化規律，提出全生命周期健康管理方案。

一、行星減速器典型故障特征圖譜

1.1 齒輪系統損傷

齒面剝落：某型號風電齒輪箱在累計運行12000小時后，太陽輪出現貝殼狀剝落。經顯微分析發現，表面滲碳層存在0.15mm微裂紋，源于淬火應力集中與交變載荷的耦合作用。

斷齒失效：2022年某盾構機行星輪突發斷裂，振動信號中1×嚙合頻率幅值突增12dB，拆解發現行星輪軸向位移超差0.3mm，導致載荷分布不均。

1.2 軸承系統劣化

交叉滾子軸承故障占比達47%（數據來源：GB/T 3480-2021統計），某案例中保持架斷裂引發200Hz特征頻率異常，油液鐵譜分析檢出直徑>50μm的疲勞剝落顆粒。

二、多物理場耦合故障機理

2.1 熱-力耦合畸變

三維仿真顯示：當箱體溫度梯度超過35℃時，行星架發生0.08mm熱變形，導致行星輪載荷偏移量達23%。某水泥立磨實測溫度場與仿真誤差<5%，驗證了模型的可靠性。

2.2 裝配誤差放大效應

公差鏈計算表明：行星架孔距偏差±0.02mm，在三級傳動中將被放大至±0.15mm，這是某港口起重機減速器行星輪偏載的根本原因。

三、智能診斷技術突破

3.1 振動信號深度挖掘

采用改進的EMD-SVM算法處理非平穩信號，某試驗臺數據顯示：行星輪局部故障識別準確率提升至92%，比傳統FFT方法提高18個百分點。

3.2 數字孿生預警系統

基于ANSYS Twin Builder構建的虛擬樣機，成功在齒輪磨損量達到ISO 6336-2規定的極限值前135小時發出預警，避免了某鋼廠軋機非計劃停機。

四、全生命周期健康管理方案

4.1 設計優化

采用非對稱齒形設計，某型號減速器齒根彎曲強度提升19%

集成應變片與溫度傳感器的智能行星架（專利號：CN2023XXXXXX）

4.2 運維策略

建立油液污染度三級預警機制（NAS 1638標準）

開發基于邊緣計算的振動監測終端，數據傳輸延遲<200ms

五、結論與展望

本文構建的"機理研究-特征提取-智能診斷-主動維護"技術體系，在三個工業場景中實現故障停機率下降56%。未來隨著MEMS傳感器與量子計算的發展，故障預測精度有望突破0.1mm量級。
