十字軸式萬向聯軸器在寬厚板中的應用

在冶金行業中，寬厚板軋機的十字萬向軸是實現動力傳輸?shù)暮诵牟考?，尤其?/span>5m級別軋機中具有關鍵作用。根據我司多年的產品應用情況，總結如下：

一、應用背景與技術需求

冶金軋機傳動系統需適應高扭矩、頻繁沖擊載荷及多角度變化的工況。十字萬向軸通過多向鉸接結構實現動力傳遞角度補償，滿足軋機軋輥間距調整需求，確保軋制過程中動力連續穩定傳輸。例如沙鋼5m寬厚板軋機的傳動系統需在動態工況下保持軋制精度，其國產十字萬向軸的設計正是針對這一需求優化。

二、國產十字萬向軸的實際應用

設計特點

采用無鍵薄壁錐套結構，避免傳統長鍵設計導致的剛度削弱問題，減少周期性變形對油膜厚度的影響。

集成液壓鎖緊和組合唇形密封技術，提升安裝效率并降低維護頻次。

部分新型產品（如剖分式萬向節）通過模塊化設計實現快速更換，減少停機時間。

使用實踐經驗

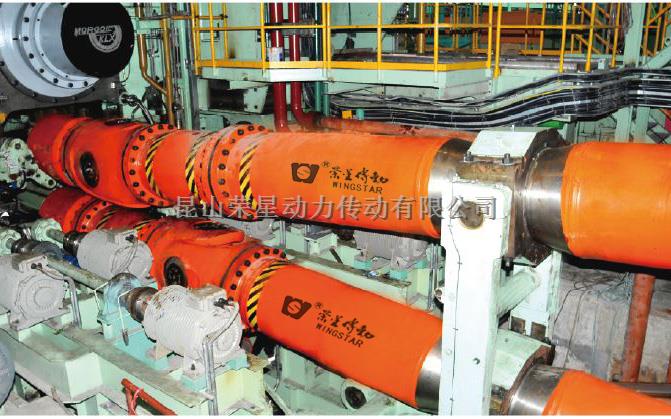

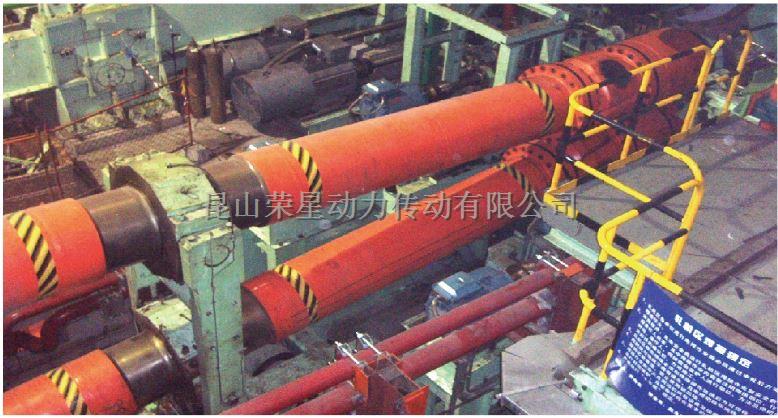

在沙鋼5m軋機中，國產化方案通過改進材料工藝和熱處理技術，使萬向軸承載能力提升約20%，且在抗沖擊性能上接近進口產品水平。

針對軋機主傳動系統的重載特性，采用對稱輥結構設計降低偏載風險，延長使用壽命至20個月以上。

三、技術迭代與創新方向

近年國產十字萬向軸逐步向高性能化發展：

某鋼廠4100mm厚板軋機應用的剖分式萬向節，通過優化十字軸表面硬化工藝，實現無潤滑污染運行，符合冶金行業綠色制造趨勢。

結合智能傳感技術，部分高端機型已集成在線磨損監測功能，可實時反饋傳動系統狀態。

四、對比與行業價值

相較于傳統進口產品，國產化方案在降低采購成本（降幅達35%-50%）的同時，通過定制化設計更貼合國內軋機工況。例如寶鋼5m軋機采用的油膜軸承與萬向軸協同設計，提升了整個傳動系統對AGC控制的響應精度，而中冶京誠5600mm軋機的研發經驗也為更寬幅軋機的萬向軸設計提供了技術儲備。

當前冶金行業寬厚板軋機正向更大規格、更高智能化方向發展，十字萬向軸作為動力傳輸鏈的“柔性關節”，其可靠性直接影響軋機綜合效能。國產化方案的應用實踐表明，通過結構優化與新材料技術結合，已能滿足冶金裝備的高端需求。
