鼓形齒聯軸器：工業傳動領域的柔性連接解決方案

引言

在現代工業傳動系統中，聯軸器作為連接兩軸并傳遞動力的關鍵部件，其性能直接影響設備的可靠性與效率。鼓形齒聯軸器（Barrel Tooth Coupling）憑借其獨特的結構設計和優異的偏差補償能力，成為重型機械、冶金設備、船舶動力等領域的重要選擇。本文將從其工作原理、技術優勢、應用場景及選型維護要點展開解析。

一、鼓形齒聯軸器的核心結構與工作原理

1. 結構特點

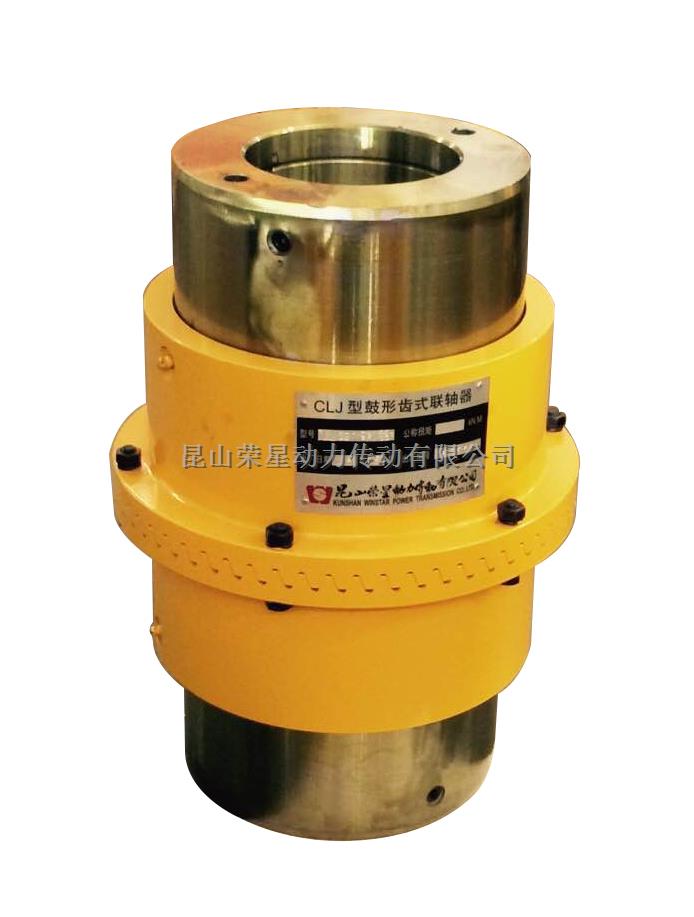

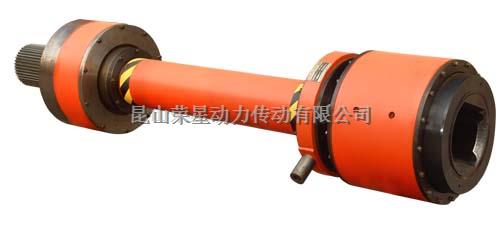

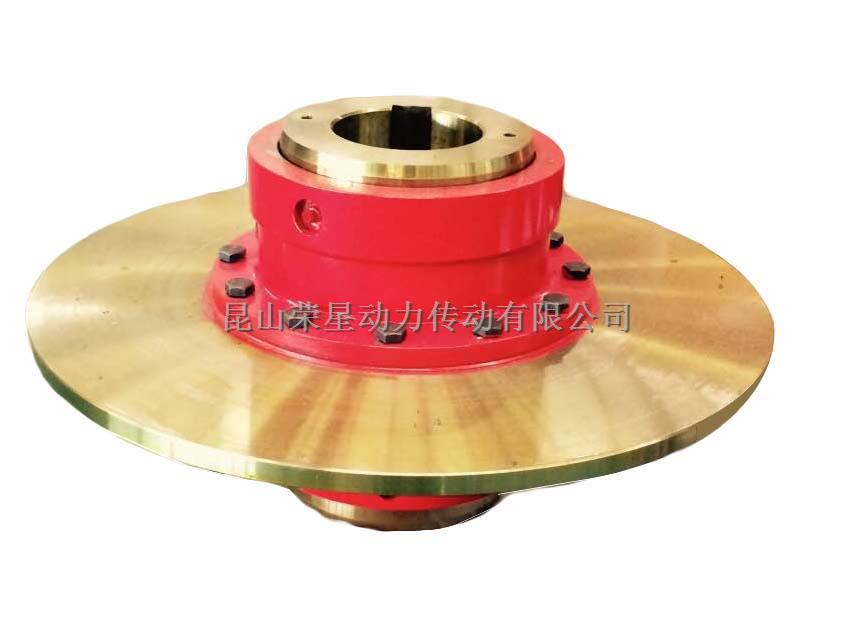

鼓形齒聯軸器由內齒圈和外齒套組成，其核心創新在于齒形的獨特設計：

鼓形齒廓：外齒的齒頂和齒根均設計為圓弧狀，形成“鼓形”輪廓；

齒側間隙優化：通過精密加工確保齒間接觸面積最大化，同時留有合理間隙以補償偏差；

高強度材料：通常采用合金鋼（如42CrMo）并經過滲碳淬火處理，提升抗磨損和抗疲勞性能。

2. 工作原理

聯軸器通過內外齒的嚙合傳遞扭矩，其鼓形齒設計賦予其三大補償能力：

徑向偏差補償：允許兩軸存在一定徑向位移（通?？蛇_(dá)±1.5%聯軸器外徑）；

角向偏差補償：最大偏角可達1.5°~3°，適應軸系安裝誤差或熱變形；

軸向浮動：部分結構支持軸向竄動，避免因設備振動引發附加載荷。

二、鼓形齒聯軸器的技術優勢

與傳統直齒聯軸器相比，鼓形齒聯軸器通過創新設計實現了性能突破：

對比項             鼓形齒聯軸器                    直齒聯軸器

齒面接觸應力       分布均勻，降低局部磨損             集中于齒端，易產生點蝕

偏差補償能力       多向補償，綜合補償能力提升30%        僅允許小范圍徑向位移

使用壽命            在相同工況下延長2~3倍               頻繁維護更換

振動與噪音          低噪音運行（<75dB） 嚙合沖擊大         噪音顯著

案例數據：某鋼廠軋機使用鼓形齒聯軸器替換直齒聯軸器后，設備故障率下降45%，年維護成本減少120萬元。

三、典型應用場景與技術適配

重載低速設備

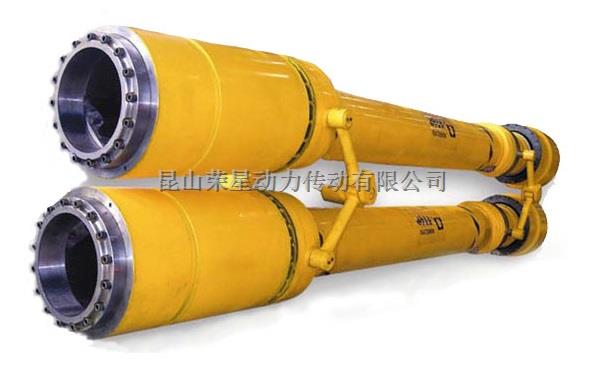

冶金軋機、礦山破碎機：傳遞扭矩范圍可達5000~200,000 N·m，耐受瞬時沖擊載荷。

高精度傳動系統

船舶推進軸系：補償船體變形導致的軸線偏移，提升傳動平穩性。

高溫/惡劣環境

配套耐高溫潤滑脂（如二硫化鉬），可在-30℃~150℃環境下穩定運行。

四、選型與維護的關鍵要點

1. 選型原則

扭矩計算：根據額定扭矩×工況系數（建議取1.5~2.0安全系數）；

偏差校核：確保聯軸器補償能力覆蓋實際偏差值；

轉速匹配：極限轉速需高于設備最高轉速20%以上。

2. 維護策略

潤滑管理：每運行2000小時或6個月補充鋰基潤滑脂；

對中檢查：采用激光對中儀定期校準，徑向偏差控制在0.1mm以內；

齒面監測：通過工業內窺鏡觀察齒面磨損，若點蝕面積超過15%需更換。

五、未來技術趨勢

智能化升級：集成傳感器實時監測振動、溫度及扭矩波動，實現預測性維護；

輕量化設計：采用鈦合金或碳纖維復合材料，在保證強度前提下減重30%；

環保潤滑技術：開發生物降解潤滑劑，減少工業污染。

六、結語

鼓形齒聯軸器憑借其卓越的偏差適應性和長壽命特性，已成為復雜工況下軸系連接的優選方案。隨著智能制造和綠色工業的發展，其技術迭代將進一步推動傳動系統向高效、可靠、可持續方向升級。企業在選型時需結合工況參數與制造商深入溝通，以最大化發揮其技術價值。

原創聲明：本文基于機械傳動原理與行業應用實踐原創撰寫，數據參考ISO 14691、AGMA 9005等國際標準，未經許可禁止轉載。
