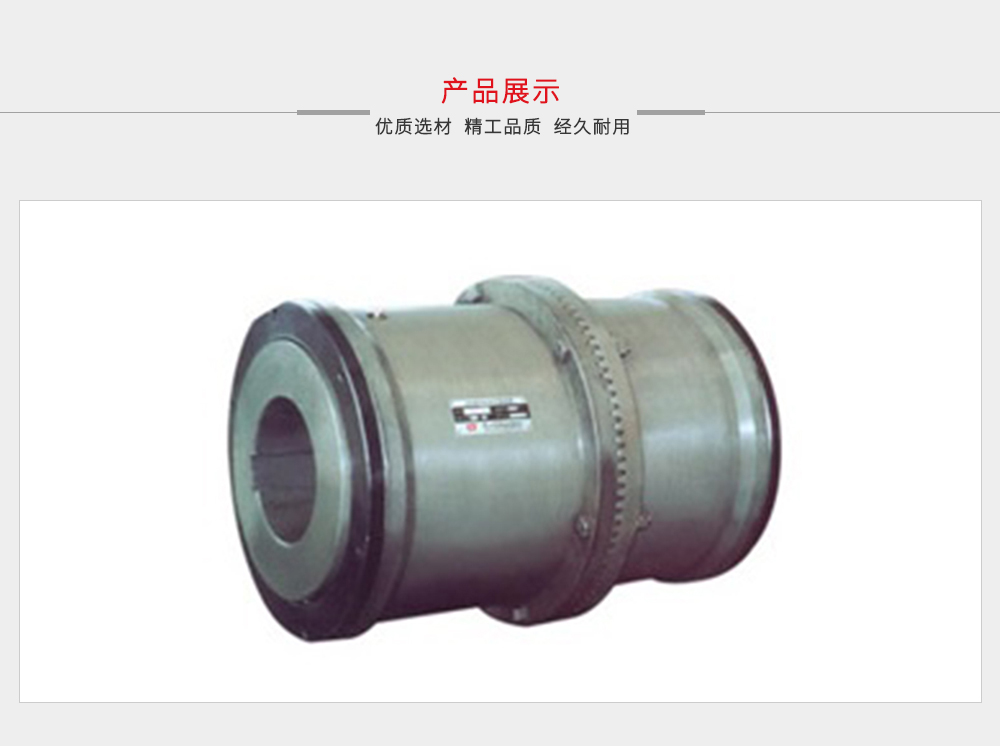

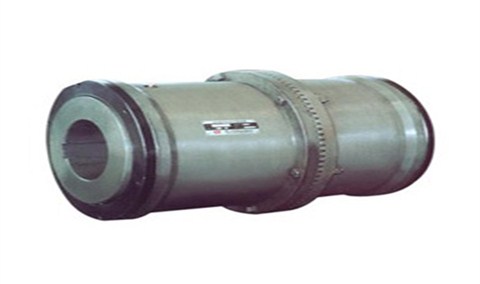

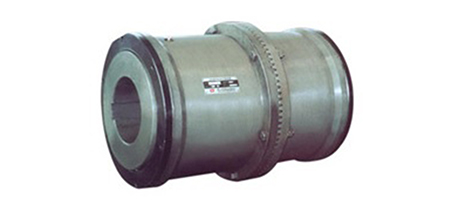

CD系列外圈固定型齒輪聯軸器

公稱轉矩Tn(kN.m)：

調質，40～7100；氮化，90～16000

應用領域

適用于兩軸之間距離較近、需要徑向位移、角位移和軸向位移的場合。

結構特點

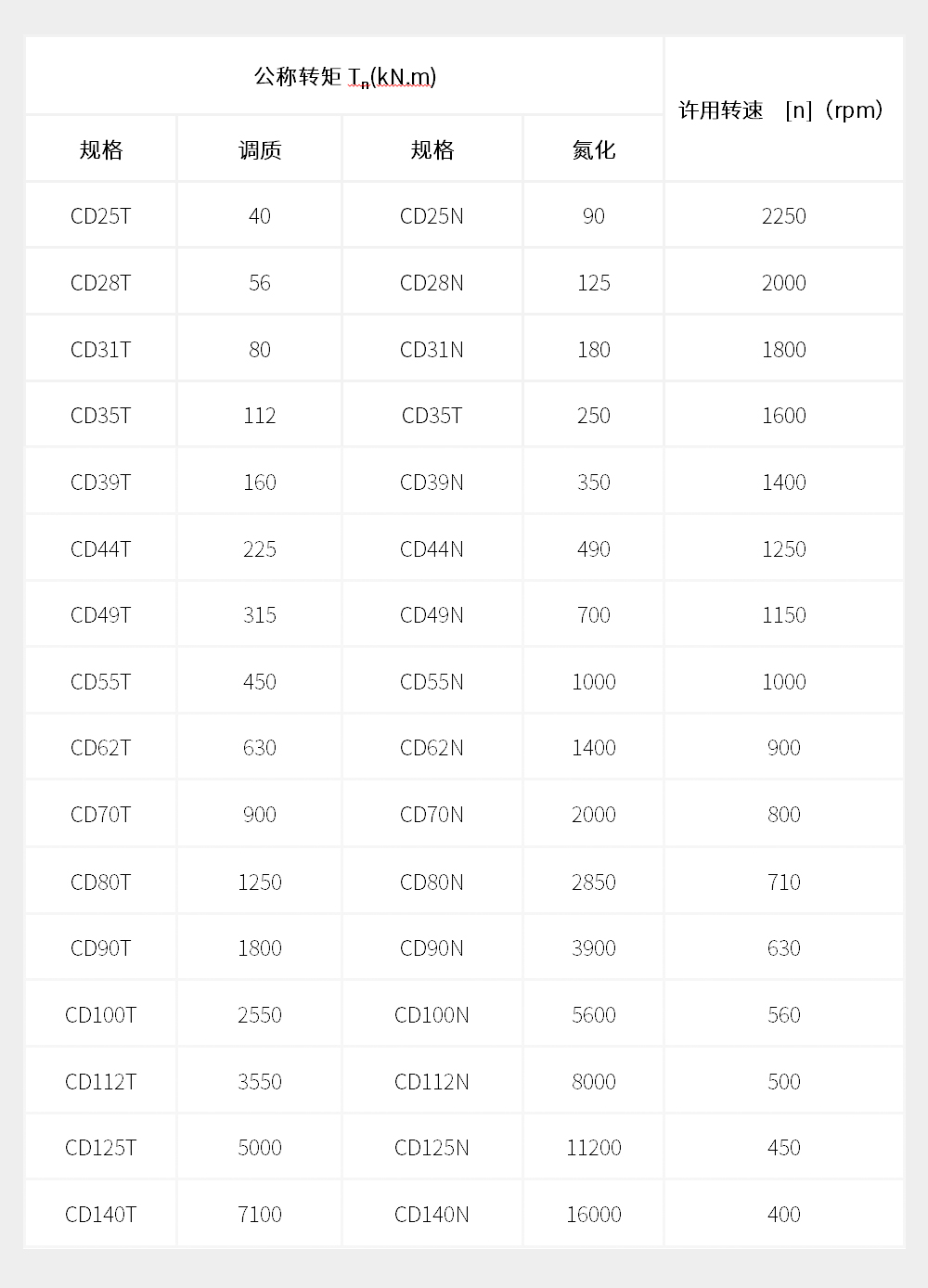

性能參數

基本原理

“鼓形齒聯軸器”分為“結構介紹”、“CJ系列標準型”、“CF系列復合型”、“CD系列外圈固定型”、“CN系列帶制動輪型”、“CG系列帶中間接管型”、“CJZ系列帶接軸型”、“CJF系列帶接軸復合型”

結構介紹

1、齒形參數采用TABELLA517314和TABELLA517256標準，使齒側和齒頂雙定位，以提高傳動精度和穩定性;

2、聯軸器的兩端鼓形齒都增加內外側的密封裝置，以防止齒面潤滑脂的流失，使嚙合區得以長期充分潤滑(可參見專利ZL00241041.9);

3、法蘭采用端齒形式聯接，使裝拆快捷方便，同時又具有自動對中，無間隙傳動的特點(可參見專利ZL00241039.7);

4、對于要求高轉速的大規格聯軸器，其外齒套采用銅套球面定位，使鼓形齒既可以自由轉動，又可確保安裝后外圈沒有軸向竄動，以提高聯軸器運轉的平穩性(可參見專利ZL00241040.0)。
