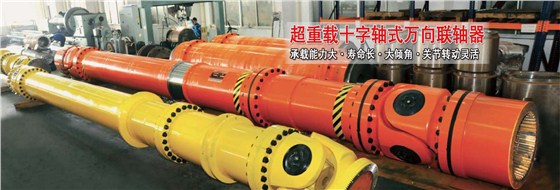

SH型和SZD型均為新型的十字軸式萬向聯軸器，與其它結構型式的萬向聯軸器相比，具有傳遞扭矩大，使用壽命長，應用范圍廣等特點。它的應用特別是對冶金行業的技術改造及機械產品更新換代提供了在有利條件。

十字軸式萬向聯軸器主要應用于軋機主傳動和輔機傳動，也適用于起重、礦山、工程、車輛運輸、石油、船舶、造紙機械及其它重型機械行業。

十字軸式萬向聯軸器具有以下特點：

1、承載能力高 與其它型式的萬向聯軸器比較，在回轉直徑相同的條件下，能傳遞更大的扭矩，這對于回轉直徑受到嚴格限制的機械設備更為重要；

2、傳遞效率高 傳遞效率高達98.7-99.9%，用于大功率傳動節能顯著，可降低電耗5-15％；

3、傳動平穩、噪音低 用于軋機傳動，可提高軋材質量，提高機器性能，改善操作者的勞動條件。一般噪聲為30-40db（A）；

4、結構合理，使用安全可靠，壽命長；

5、許用傾角大，可達5°-15°。

一、適用范用

十字軸式萬向聯軸器主要適用于軋制機械、起重運輸機械以及其它重型機械，聯接兩個不同軸線的傳動軸系。SH型回轉直徑為310-1600mm，公稱轉矩為115-25028KN.m，軸線折角型E≤15°，D型≤10°，C型≤5°；SZD型回轉直徑為440-1600mm，公稱轉矩為326-24520KN.m，軸線折角為10°。

二、萬向聯軸器的聯接方法

萬向聯軸器是用高強度螺栓及自鎖螺母把兩端的法蘭聯接在其他機械構件上，其轉達矩是通過法蘭端面齒或端面鍵及法蘭間的磨擦力來傳遞。SH型有關聯接尺寸及螺栓預緊力矩按圖三及表三的規定；SZD型有關聯接尺寸及螺栓預緊力矩按圖四及表四的規定。

螺栓只能從與聯軸器相配的法蘭側放入，螺母由萬向聯軸器的法蘭側擰緊，其螺栓的機械性能符合GB3098.1中10.9級，螺母的機械性能應符合GB3098.4中10級規定。

三、萬向聯軸器的使用與保養

1、萬向聯軸器安裝前，應清洗兩端面，檢查端面鍵槽口等配合情況，然且擰緊螺釘，不允許松動；

2、萬向聯軸器安裝好以后，正常運轉一個班，必須檢查所有緊固螺釘，如發現松動，必須以規定的擰緊力矩再次擰緊，這樣反復幾個班，以保證不會松動；

3、萬向聯軸器滑動面、十字頭、軸承等必須保證潤滑，一般用2#工業鋰基油脂或2#二硫化鉬鈣基脂，在一般條件下連續運轉500小時加油一次，間斷運轉2個月加油一次，若高溫條件下工作必須每周加油一次，加油時把軸承端面油孔螺釘擰下，用高壓油槍注入至溢出為止；

4、萬向聯軸器一般使用3個月必進行保養一次，如發現壓痕等正常磨損現象，應及時更換；

5、為延長萬向

聯軸器的使用壽命，在保養拆洗進，將十字軸調轉180°，以達到軸頸受力交替使用；

6、應避免長期超載使用和操作事故的發生；

7、在工作運轉中，應經常觀察萬向聯軸器是否發生異常的徑向擺動和軸承發熱等現象，發現這些現象必須及時維修；

8、在可能由于運轉的萬向聯軸器引起人身和設備事故的各個場所必須采用適當的安全防護措施。
